相信朋友們都知道，不同的浸滲設備一定有不同的技術說明。今天臺州浸滲的廠家就來簡要介紹一下我廠的浸滲設備的有關注意事項及說明，具體內容如下：
浸滲機械設備【臺州東銳】
一、概述：
浸滲技術是解決鑄件泄漏的有效措施。它是通過真空加壓的方法，使浸滲劑滲入鑄件疏松、氣孔等缺陷內部，經過固化、填充鑄件微孔，從而解決泄漏問題，達到密封承壓的目的。目前國內外浸滲技術應用面不斷擴大，浸滲技術已被軍工、汽車、船舶和其它主要工業部門認可和應用。其中真空壓力浸滲工藝是目前公認的效率最高，可靠性最好的浸滲方法。
浸滲技術主要用于鑄件補漏和燒結多孔性材料密封，也用于電器元件的絕緣性能提高，塑料組合件的密封，以及工件電鍍，涂飾的前、預處理工序等方面，對提高產品的合格率、節約能源，降低成本有明顯的技術經濟效益。
二、工藝布置：
工件預處理—裝筐—浸滲—甩干—清洗1—清洗2—熱水固化—測試
三、一般配置：
(1)氣壓手動啟閉真空壓力罐;(2)制冷恒溫貯膠罐;(3)膠液隔離罐;(4)全自動離心甩干機;(5)氣壓鼓泡一級清洗罐;(6)氣壓鼓泡二級清洗罐;(7)大功率真空泵;(8)浸滲筐;(9)電控操作柜;(10)浸滲操作平臺;(11)電加熱恒溫熱水固化罐;(12)管道、閥門及浸滲起吊裝置。
四、特殊配置：
根據用戶所浸滲工件的情況及生產量，另可專門設計配置工件預處理裝置及特殊浸滲工藝，具體布置為裝筐—脫脂—清洗—甩干—烘干—冷卻—浸滲—甩干—清洗—旋轉清洗—熱水固化—測試。并可按用戶需求專門配置PLC觸摸屏數顯電控柜。
五、設備型號：
規格型號 DS600 DS800 DS1000 DS1200
罐體材質 不銹鋼 不銹鋼 不銹鋼 不銹鋼
極限真空 >90 >90 >90 >90
工作壓力 5.0 5.0 5.0 5.0
六、專業服務項目及相關承諾：
1、全套浸滲設備提供“交鑰匙工程”。
2、免費提供全套浸滲工藝流程及培訓操作技術人員。
3、在協助用戶選購優質膠液的前提下確保浸滲工件達標率(0.3mm以下)95%以上。
4、整套設備三包一年，一年后負責所有工藝咨詢及設備維修咨詢。
浸滲設備成套
1、浸滲罐：1個
有效尺寸：Φ1000×h1100mm材料：不銹鋼。
說明：靠2只氣缸快速開，閉罐蓋。工作壓力0.5MPa，真空度小于-0.098Mpa.
設計、制造、品質檢驗執行標準：國標GB150-1998?鋼制壓力容器及壓力容器安全技術監察規程?要求.
為了確保安全，我廠在快開裝置上加設了安全聯動裝置，并由無錫市勞動局安檢所監督。
主要構件：1只翻蓋氣缸，2只鎖緊氣缸，1只耐震真空壓力表，1只安全閥，2處罐內觀察窗，及其他附件。
2、儲液罐：1個
有效尺寸：Φ1100×h1500mm，雙層結構，中間保溫層，厚度50mm。
材料：內層：不銹鋼;外層：不銹鋼鏡面板。
3、制冷裝置：制冷機1臺
采用百年泰康品牌制冷機。罐內溫度可于15~25℃任意設定，保持恒溫。
主要配件：制冷管，制冷機組及配件、測溫探頭。
4、甩干機：1部
有效尺寸：Φ1100×h1300mm，罐體材料，不銹鋼。
結構：靠氣缸快速開，閉罐蓋。運行平穩，正反轉自動轉換功能，轉速120轉/分。
主要構件：1只氣缸及其附件，減速電機驅動，變頻調速，底部膠液回收。
5、清洗罐：1個(兩級)
有效尺寸：長*寬*高：2100×1050×1500mm，罐體兩級逆流清洗。
材料：不銹鋼。
附件：上部溢水系統一套，底部空氣攪拌系統一套。
6、熱水固化罐：1個
有效尺寸：Φ1050×h1500mm
罐體材料：內層：不銹鋼，外層：Q235A
保溫結構：雙層結構，中間有保溫層，材質巖棉，厚度50mm。
底部有氣助攪拌管，內部排列不銹鋼電加熱棒，有放置產品的料架，電熱棒5Kw×6根，加熱壽命≥1年，溫度可在常溫至100°C內任意設定，LED數顯，保持恒溫，
罐體外表溫度≤50℃，1只氣缸，靠氣缸快速開、閉罐蓋。
7、真空泵：1臺
型號：2X-70海門海真真空泵(也可以選項用用戶指定品牌)。
8、隔離罐：1個
有效尺寸：Φ300×h400mm
罐體材料：Q235A
有排液閥，防止膠液進入真空泵。
9、吊籠：2個
有效尺寸：Φ900×h900mm
罐體材料：不銹鋼
10、控制柜：1臺
外型尺寸：長*寬*高：800×500×1600mm
功能說明：數顯儀表顯示加熱及制冷溫度，并設置各種參數
接觸器、繼電器、電源、按鈕等采用國內性能優質品牌產品，質量可靠。
11、氣動系統：1套
12、管道及閥門裝置：1套 采用優質閥門及管件
13、工作平臺：1套
14、設置涂裝：按廠方要求(一般為白色)
15、所需動力、氣源、水的耗量：
a、動力：40KW
b、氣源：5m3/h(0.8Mpa)
c、 水：約4t/天
16、相關承諾：
a、整套設備保修一年。一年后負責所有工藝咨詢及設備修理咨詢，隨時派人溝通協助工廠解決問題。
b、免費提供全套工藝資料，負責培訓操作人員。
c、提供工藝試驗，協助工廠生產。
d、浸滲罐密封圈2根(使用壽命2年/每根，)提供易損品清單。
17、備占地空間：長*寬*高：9000×5000×1800mm(以實際為準)
18、供貨周期：合同生效60天，特殊情況45天。設備到現場7天內安裝培訓完畢。
19、安裝時的要求：
a、本設備不包括天車軌道、吊車，需按照設備的擺放位置重新設計訂購安裝，可委托第三方定做，亦可委托供應方定做，費用另計。
b、安裝時買方須提供安裝時部分工具，我公司派出人員去買方廠內時，須使用如下工具：吊車、叉車等。買方備好壓縮空氣氣源、水源和電源。

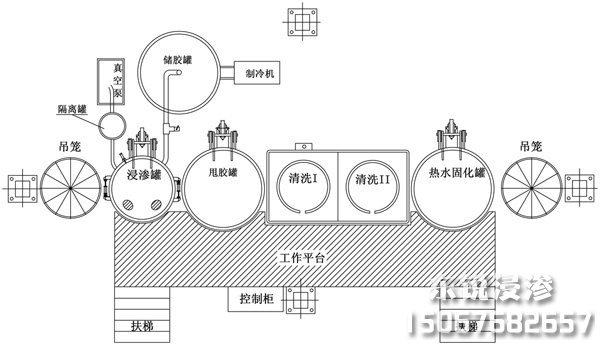

■設備平面布局圖：
浸滲設備平面布局圖
